Pengertian Dan 7 Macam Jenis Topologi Jaringan Komputer

Zona Internetku No Comment October 05, 2019

Pengertian Dan Macam Macam Jenis Topologi Jaringan Komputer Lengkap Dengan Gambarnya. Untuk merancang sebuah struktur jaringan kita harus memperhatikan beberapa faktor yang sangat berpengaruh seperti skalabilitas jaringan, biaya intalasi dan operasional, kecepatan akses jaringan dan lingkungan.
Untuk itu kita perlu memahami apa saja macam macam jenis topologi jaringan beserta keunggulan dan kelemahannya, apakah memerlukan biaya yang besar atau tidak dan apakah dapat bekerja efisien atau tidak, sehingga kita dapat menentukan jenis topologi mana yang cocok untuk kita pakai nantinya.

Daftar Isi

Pengertian Topologi Jaringan Komputer
Macam Macam Topologi Jaringan

Topologi Bus
Topologi Star
Topologi Ring
Topologi Mesh
Topologi Tree
Topologi Linier
Topologi Hybrid

Pengertian Topologi Jaringan Komputer

Topologi Jaringan merupakan sebuah rangkaian atau susunan jaringan untuk menghubungkan perangkat komputer satu ke perangkat lainnya guna saling berkomunikasi satu sama lain supaya bisa melakukan proses pertukaran data melalui kabel (wired) maupun nirkabel (wireless).

Macam Macam Jenis Topologi Jaringan Komputer Serta Kelebihan Dan Kekurangannya Disertai Dengan Gambarnya

1. Topologi Bus

Gambar Rangkaian Topologi Bus

Topologi Bus merupakan sebuah jenis topologi jaringan yang menggunakan kabel tunggal sebagai media transmisinya atau kabel pusat tempat dimana seluruh client dan server dapat dihubungkan, biasanya pada topologi Bus ini akan menggunakan terminator yang terletak di setiap ujung kabelnya.

Kelebihan Topologi Bus

Topologi yang sangat mudah dan simpel untuk diaplikasikan.
Tidak memerlukan banyak kabel dan peralatan.
Biaya yang dikeluarkan juga sangat sedikit untuk membangun topologi ini.
Penambahan Client atau Workstation dapat dilakukan dengan mudah.

Keurangan Topologi Bus

Akses koneksi jaringan topologi ini sangat padat sehingga sering terjadi tabrakan data pada lalu lintas jaringan.
Jika ada kabel yang terputus maka akan mempengaruhi seluruh jaringan.
Sangat sulit untuk mengatasi troubleshoot dan sulit sekali untuk dikembangkan.

2. Topologi Star

Gambar Rangkaian Topologi Star

Topologi Star adalah sebuah jaringan yang terbentuk menggunakan perangkat jaringan berupa Hub/Switch sebagai pusatnya yang berada ditengah untuk menghubungkan beberapa komputer lainnya sehingga jaringan ini akan membentuk seperti sebuah bintang.

Kelebihan Topologi Star

Setiap komputer atau node langsung tersambung ke HUB/Switch sehingga sangat fleksibel.
Dapat mendeteksi troubleshoot dengan mudah.
Tingkat Keamanan lebih kuat dibanding topologi bus.
Jika ada komputer client mengalami masalah jaringan maka koputer lainnya tidak akan terpengaruh.

Kekurangan Topologi Star

Lalu lintas yang padat dapat membuat jaringan menjadi berjalan lamban.
Karena menggunakan HUB sebagai central network maka jika HUB mengalami kerusakan maka semua jaringan akan bermasalah.
Membutuhkan lebih banyak kabel.

3. Topologi Ring

Gambar Rangkaian Topologi Ring

Topologi Ring ialah salah satu jenis topologi jaringan yang menghubungkan satu komputer ke dua komputer lainnya dalam struktur yang melingkar dengan loop yang tertutup sehingga akan nampak berbentuk seperti sebuah cincin.

Untuk membangun topologi Ring kita hanya memerlukan komponen NIC (LAN Card) yang sudah terpasang ke komputer dan menghubungkannya dengan kabel UTP.

Kelebihan Topologi Ring

Proses arus lalu lintas jalannya semua data akan berjalan lebih cepat, karena server dapat melayani data dari sisi kanan maupun kiri.
Data mengalir satu arah untuk menghindari terjadinya tabrakan/collision data.
Biaya instalasinya cukup murah.

Kekurangan Topologi Ring

Jika salah satu komputer mengalami gangguan, maka akan mempengaruhi seluruh jaringan.
Jumlah perangkat yang tersambung akan mempengaruhi kualitas kinerja jaringan.
Sulit untuk menambahkan perangkat baru.

4. Topologi Mesh

Gambar Rangkaian Topologi Mesh

Topologi Mesh adalah sebuah sistem jaringan yang menghubungkan satu perangkat komputer ke komputer lainnya secara langsung tanpa harus melewati rute yang panjang.

Jadi dengan topologi ini setiap komputer dapat berinteraksi secara langsung dengan perangkat yang sudah tersambung, biasanya topologi jenis ini hanya digunakan untuk jaringan dalam skala kecil.

Kelebihan Topologi Mesh

Lalu lintas data yang bekerja sangat optimal karena banyak jalur pengiriman data.
Mudah sekali untuk mencari troubleshoot pada jaringan.
Memliki bandwith yang begitu besar.

Kekurangan Topologi Mesh

Rumitnya instalasi dan penambahan node atau perangkat baru untuk tersambung ke jaringan.
Membutuhkan banyak biaya untuk peralatannya.
Sangat boros dalam penggunaan kabel.

5. Topologi Tree

Gambar Rangkaian Topologi Tree

Topologi Tree yaitu sebuah sistem jaringan gabungan dari topologi Star dan topologi Bus, secara hirarki Topologi Tree diibaratkan sebuah pohon yang menggunakan Topologi Bus sebagai batang pohon dan Topologi Star sebagai rantingnya.

Topologi Tree juga bisa disebut sebagai topologi bertingkat, karena penggunaan topologi ini sering digunakan untuk interkoneksi dengan hirarki yang berbeda beda.

Kelebihan Topologi Tree

Topologi ini sangat cocok untuk dipakai dalam skala yang luas.
Penerapan dan pengembangan topologi sangat mudah.
Karena susunan jaringan yang berbentuk hirarki maka membuat manajemen data lebih baik.

Kekurangan Topologi Tree

Sangat sulit untuk mencari masalah pada jaringan ini.
Karena banyaknya susunan hirarki maka akan membuat jaringan menjadi lambat.
Membutuhkan biaya yang cukup besar untuk merancang jaringan ini.
Dengan adanya kabel backbone yang posisinya berada di bawah akan mempengaruhi pusat dari topologi tree yang dipasang.

6. Topologi Linier

Gambar Rangkaian Topologi Linier

Topologi Linier merupakan sebuah topologi yang hanya menggunakan satu kabel utama untuk menghubungkan setiap titik sambungan ke semua perangkat komputer. Topologi Linier juga sering disebut juga sebagai topologi Bus berbuntut.

Kelebihan Topologi Linier

Proses intalasi dan penambahan perangkat baru yang sangat mudah.
Membutuhkan sedikit kabel.
Struktur rangkaian jaringan topologi ini sangat simpel.

Kekurangan Topologi Linier

Terjadinya kepadatan aktifitas pada lalu lintas jaringan.
Jumlah perangkat yang terhubung pada jaringan akan berpengaruh pada lalu lintas jaringan.
Jika perangkat yang di tengah mengalami gangguan maka komputer lainnya juga ikut terganggu.

7. Topologi Hybrid

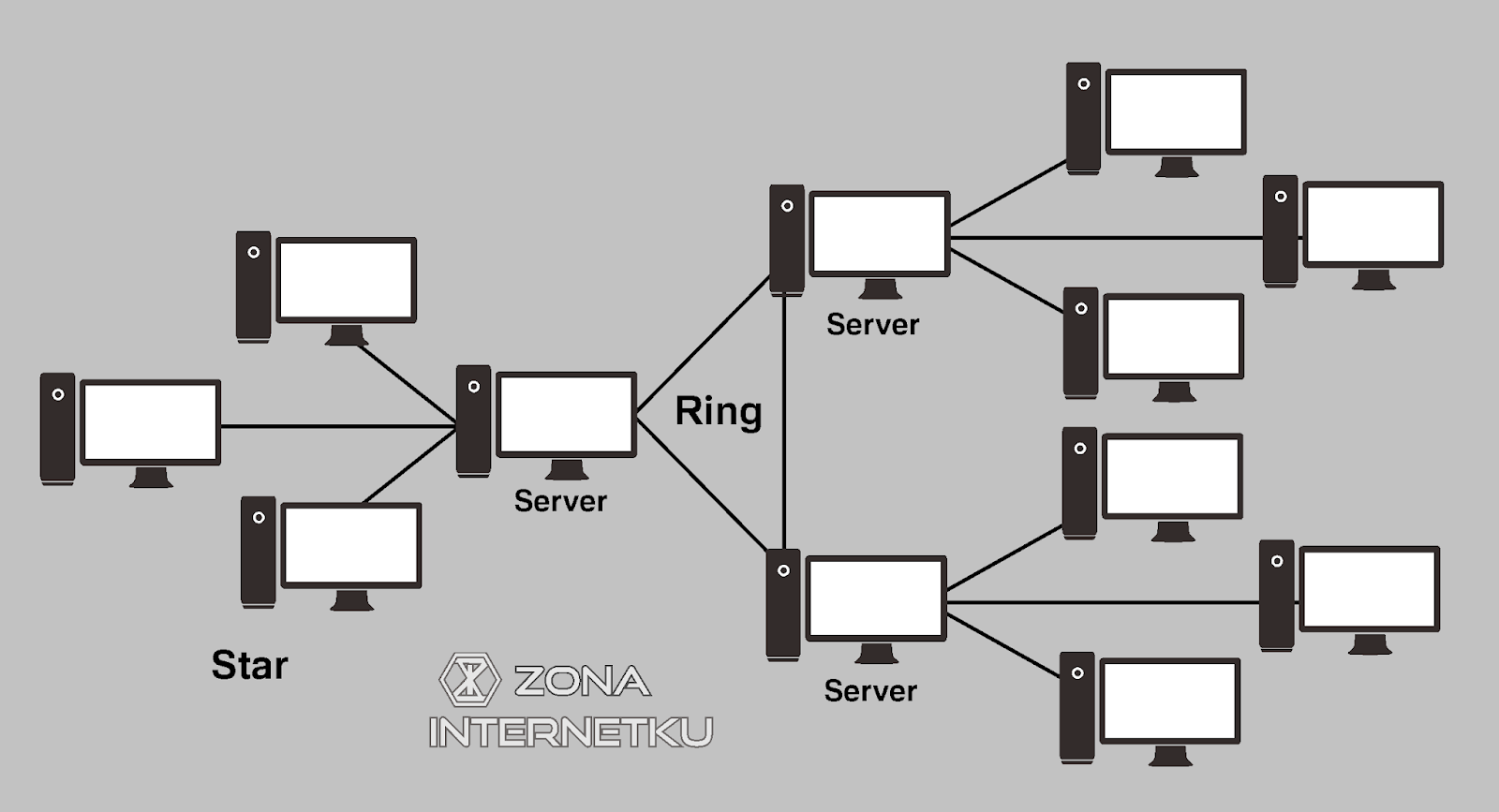

Gambar Rangkaian Topologi Hybrid

Topologi Hybrid ialah sebuah rangkaian jaringan yang dihasilkan dari kombinasi oleh dua jenis topologi jaringan yang berbeda atau lebih, sehingga topologi Hybrid mampu memaksimalkan kinerja jaringan dengan memanfaatkan pada setiap jenis topologi jaringan dasar yang berbeda tersebut.

Kelebihan Topologi Hybrid

Sangat flesksibel karena memiliki rangkaian yang tersrtuktur.
Penambahan koneksi baru sangat mudah untuk dilakukan.
Kecepatan jaringan yang stabil.
Lebih cocok untuk penggunaan jaringan dalam skala besar.

Kekurangan Topologi Hybrid

Biaya untuk membangun topologi hybrid sangat besar sekali.
Instalasi dan manajemen konfigurasi jaringan sangat sulit sekali karena terdiri dari berbagai macam jenis topologi.
Membutuhkan ruang atau lingkungan yang besar.
Menghabiskan kabel dalam jumlah banyak.

Baca juga :

Memahami Konsep Pengertian Jaringan Peer To Peer Dan Client Server Lengkap

Memahami Fungsi Dan 10 Contoh Perangkat Jaringan Komputer

Memahami Pengertian, Komponen, Jenis-Jenis Dan Manfaat Jaringan Komputer

Itulah pembahasan mengenai Pengertian Dan Macam Macam Jenis Topologi Jaringan Komputer yang dapat saya sampaikan. Jadi pikirkan dan analisa dengan tepat untuk memilih jenis topologi jaringan yang sesuai dengan kebutuhanmu.
